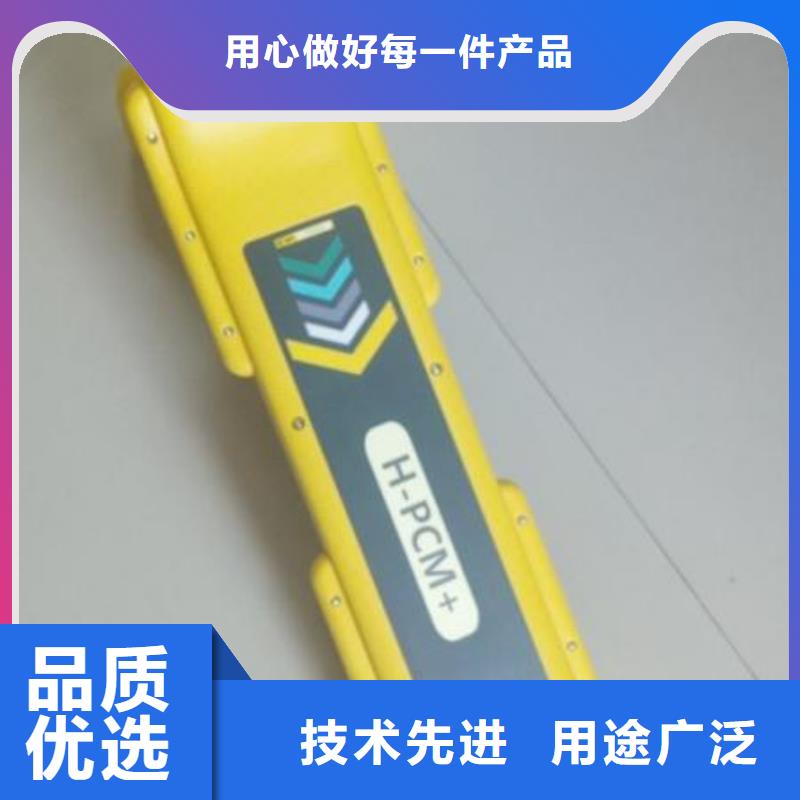

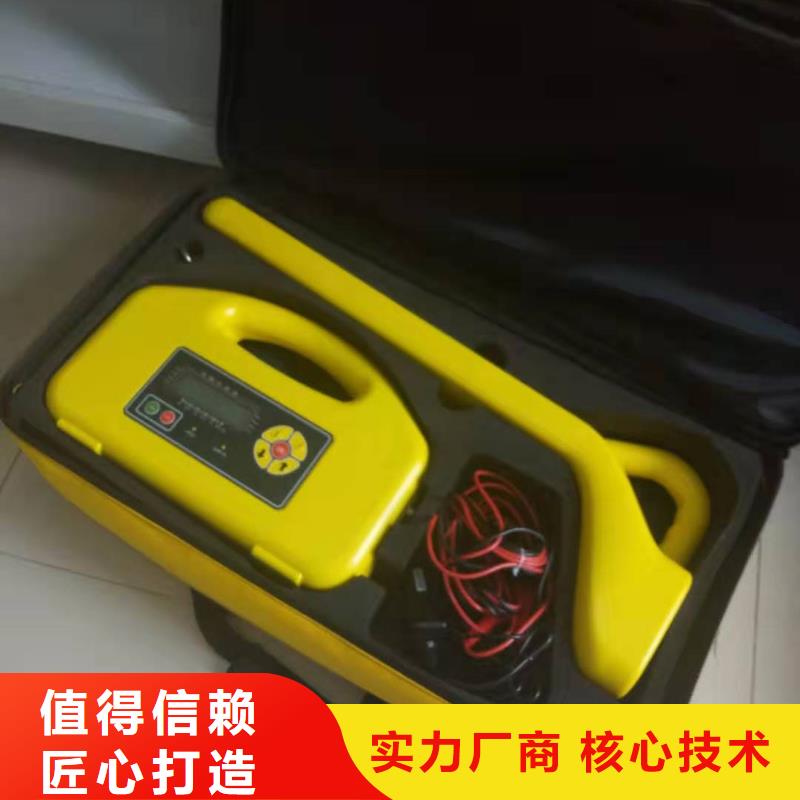

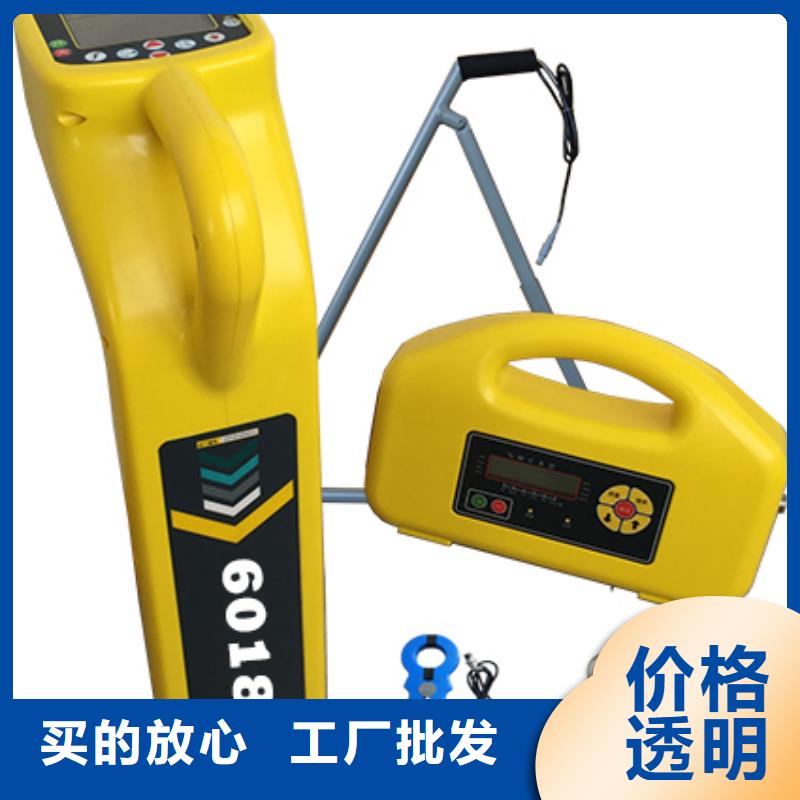

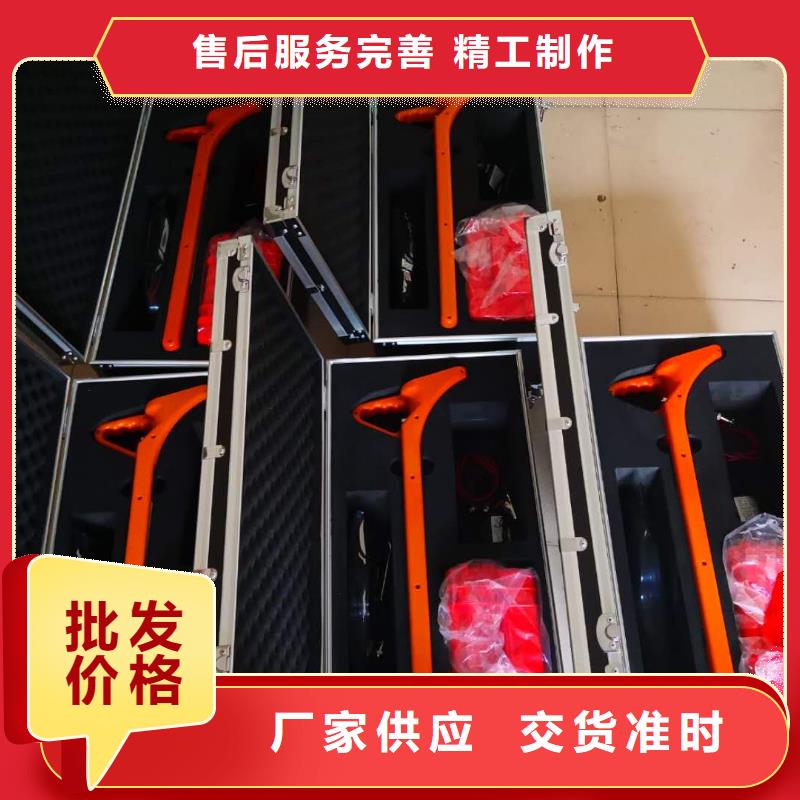

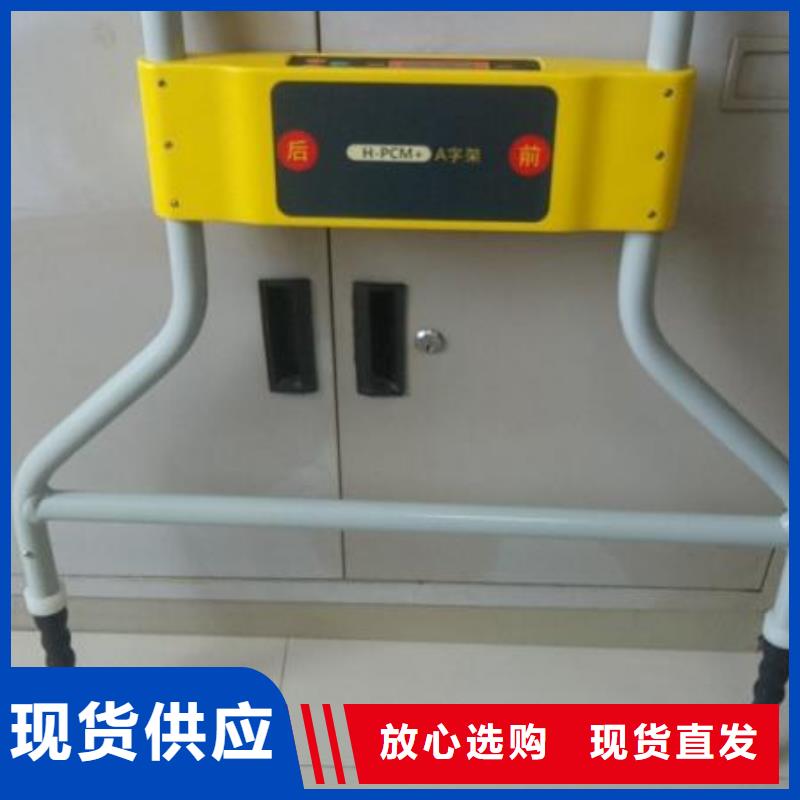

河南信阳地埋电缆管线探测仪电缆故障探测仪组成部分及其结构功能（一）接收机：接收机用于对地下管线、电缆的定位，地下管线的埋土深度的测量以及电流测量。多种频率和工作模式能够满足各种环境和各种管线探测的需求。接收机用来对目标管线定位、测深。2.1接收机功能：开、关键(1) 按下开键即开机，按下关键即关机。开启接收机后，如在设置的自动关机时间内没有按动任何功能键，接收机则自动关机。如按动任意功能键，则接收机会重置关机时间。f键 (2) 频率选择键：根据发射机的频率选择对应的检测频率，可供选择的频率包括无线电、50Hz、100Hz、512Hz、1KHz、33KHz、83KHz。仪器型号不同，频率配置也不相同，具体频率根据生产厂家的产品规格书确定。模式键(3) 模式键用来选择接收机的工作模式，用于管线定位。定位过程中一般先用峰值法进行测量。测绘模式包括：谷值模式峰值模式宽峰模式峰值箭头模式电力模式：可检测50Hz电力电缆当有外接A字架或识别夹钳时，还可以选择外接信号模式。增益键(4) 增益键用来调节增益大小，按下键增大增益，按下键减小增益，在调节过程中，在显示窗口的下侧中间显示增益大小（16），常按或3秒启动自动增益功能，此时增益数字变成闪动的光标（如左图所示），仪器自动调整信号强度到满刻度的70％左右。信号的相对强度通过显示窗口上方的条形图（8）和图形下面的数字

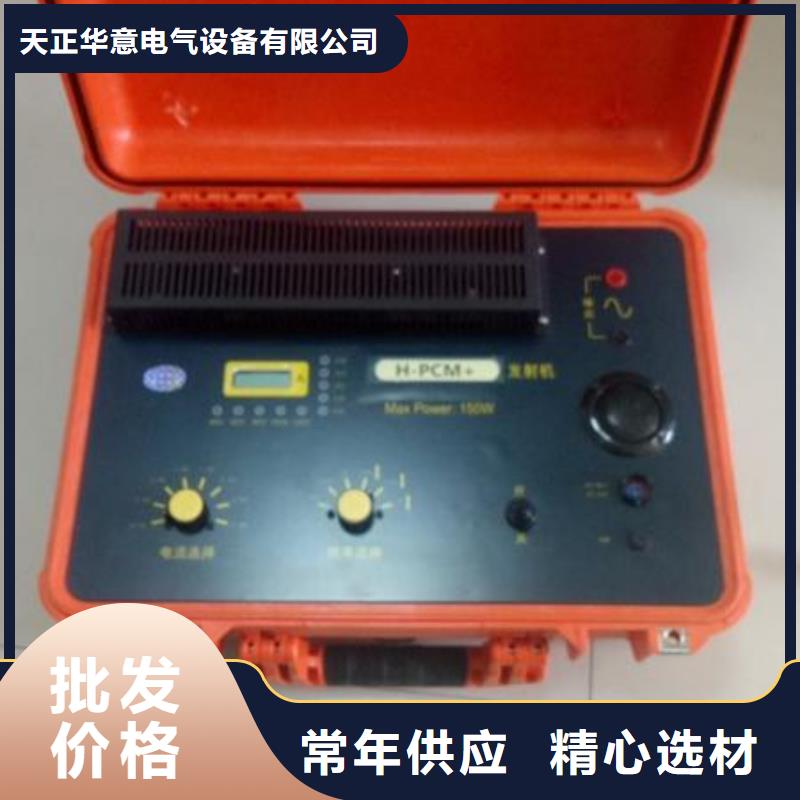

河南信阳地埋电缆管线探测仪测深方法多:具有多种测深方法可任意可选,并可相互验证。1、双水平线圈直读法；2、单水平线圈80％法、50％法；3、45度法。(四)抗干扰性强1、观测参数多: 既可测水平分量（）、垂直分量（）又可测水平梯度（）。2、发射功率大: 发射机输出功率达10W且连续可调,根据需要任意选择。3、工作频率多: 发射机频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。接收机频率：无线电、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。(五)操作简便1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到，测深完毕自动恢复到测深前的工作模式。(六)连续工作时间长, 使用成本低 发射机配备了大容量锂电池组, 一次充电, 可满足外业探测一个工作日供电需要, 并可循环使用,大大降低了检测成本。（七）发射机交直流两用正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器，仪器即可正常使用，而不必等仪器充足电再使用。
