金属管浮子流量计的详细介绍
专注品质灵活适应
恒 流 装 置
一、概述

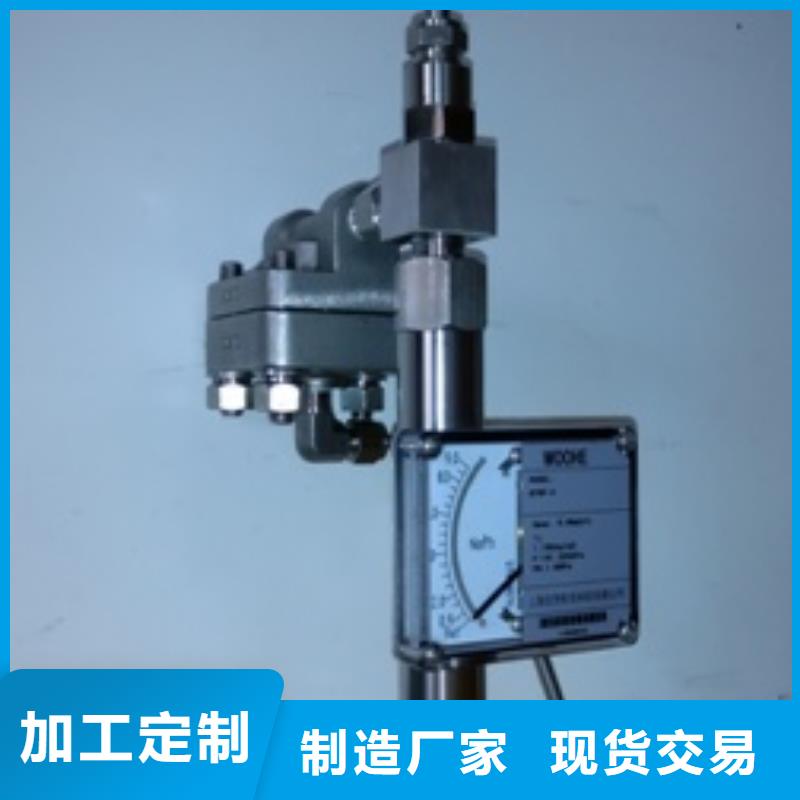

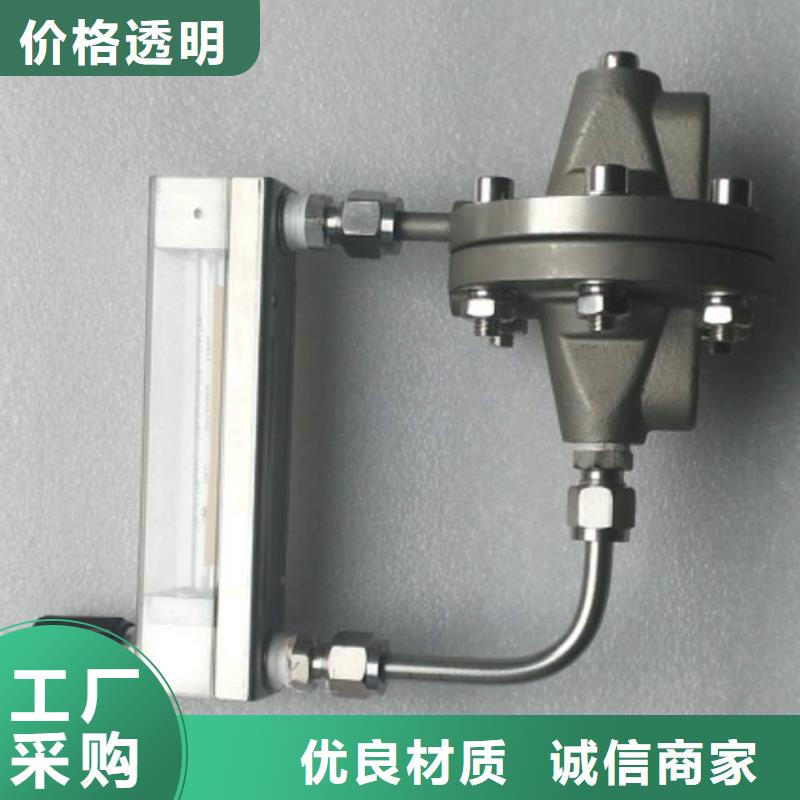

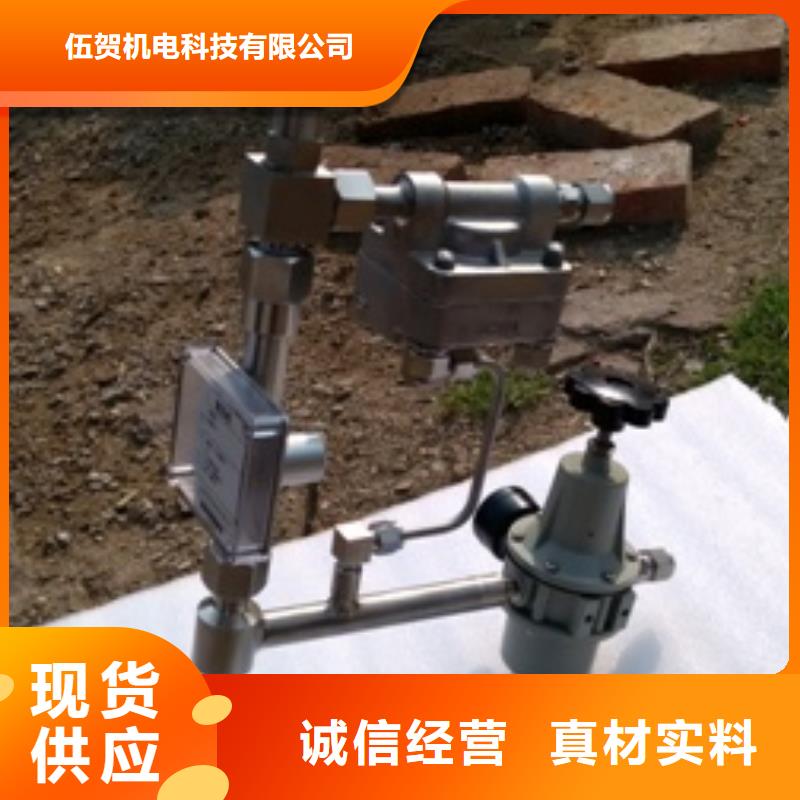

装置是采用本公司的金属管浮子流量计或玻璃转子流量计与恒流阀配合，在系统中实现流量测量并确保流量恒定输出。
由于浮子流量计可靠、测量稳定的特点，因此该系列吹扫装置流量计对于入口或出口压力变化时，能够确保流量恒定输出，可以广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液位测量等过程控制中。
二、测量原理
恒流控制阀由一个调节阀和一个平衡控制阀组成，恒流控制阀流量的大小取决于连接在膜片上阀门的位置，在没有介质流量时，调节阀前后没有差压，膜片只受弹簧力打开平衡控制阀门；当流体流
过时，调节阀前后产生差压 P1-P2，该差压同时作用在膜片上，与弹簧力相反，使阀门适当关闭。根
据平衡原理，弹力等于调节阀前后两端的压差在膜片产生的压力，使得介质流量恒定不变，通过调节
阀来改变流量设定值。
应用于气体或蒸汽时，由于气体是可压缩的，的控制流量是以恒控制阀上的压力为恒定值，依据流控制阀设置位置分为两种型式：
● 31 型 流量控制器设置在上游，用于气体或蒸汽时，适用于流量控制器出口压力为一恒定值或排放到大气中去的场合。
● 32型 流量控制器设置在下游，用于气体或蒸汽时，适用于流量控制器出口压力为一恒定值的场合。用于液体场合时，两种型号的效果相同。
三、特点
◆ 单路，双路，多路形式（可选）；
◆ 单表安装，面板安装，柜式安装（可选）；
◆ 卡套连接，螺纹连接，或其它（可选）；
◆ 6mm，8mm，10mm ,14mm,16mm管路等；
◆ 开关号输出，4-20mA 号输出（可选）；
◆ 金属结构，简单，坚固，美观；
◆ 测量介质 温度：200℃；
◆ 测量过程 压力：10MPa；
◆ 流量，压力（可选）现场指示；
◆ 采用本公司 金属管浮子流量计或 玻璃转子流量计；
◆ 可选配精密型针型阀，便于现场流量调节。
四、型号命名
C3C —A / B/ D / E / F
|
| A 配用流量计 | B 接触介质材质 |
| C 恒流控制阀位置 | ||
| W | 金属管流量计 | 1 | 304/默认省略 | 1 |
| 入口压力调节器 |
| G | 玻璃转子流量计 | 2 | 316L | 2 |
| 出口压力调节器 |
|
|
|
|
|
|
|
|
|
| D 用户端连接方式 |
| E 类型组合 |
|
| F 附件 |
| V | 螺纹连接/默认省略 | S | 单表式/默认省略 | IP |
| 入口压力表 |
| K | 卡套连接 | P1 | 面板式单路 | OP |
| 出口压力表 |
| ST | 特殊连接 | P2 | 面板式双路 | D |
| 带有减压阀 |
|
|
| PM | 面板式多路 | F |
| 带有过滤器 |
|
|
|
|
|
|
|
|
五、主要技术参数
|
| 型 | 号 | C31 |
| C32 |
|
| 测量范围 | 水（20℃） | 0.3 ～ 4000 L/h |
| 0.2 ～ 4000L/h |
| |
| 空气(20℃、101325Pa） | 5 ～ 120000 L/h |
| 0.5 ～ 120000 L/h |
| ||
|
|
|
| ||||
| 范围度： |
|
|
| 10：1 |
| |
| 准确度等级： |
|
| 4.0 |
| 2.5 |
|
| 小要求压差 |
|
|
| 0.05MPa |
| |
| 可控压差 |
|
|
| 0.5 MPa |
| |
| 压力 |
|
| 13MPa |
| 13 MPa |
|
| 介质温度 |
|
| -80℃ ～ +150℃ |
| -20℃ ～ +120℃ |
|
| 环境温度 |
|
|
| -25℃ ～ +65℃ |
| |
| 接触介质材质 |
|
| 304、316L 或按用户要求 |
| ||
| 连接方式 | 标准螺纹 |
| 1/4”NPT、 1/2″NPT等 |
| ||
| 标准卡套 | φ6、φ8、φ10mm |
| ||||
|
|
| |||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
伍贺机电科技(延边市分公司)在 金属管浮子流量计行业有着十余年的生产经验，我们坚持以诚信为根本、以质量赢市场、以信誉做基石，用心对待每一位客户，竭诚为您服务，让您买着放心，用着舒心。
