土工格栅排水板精工细致打造

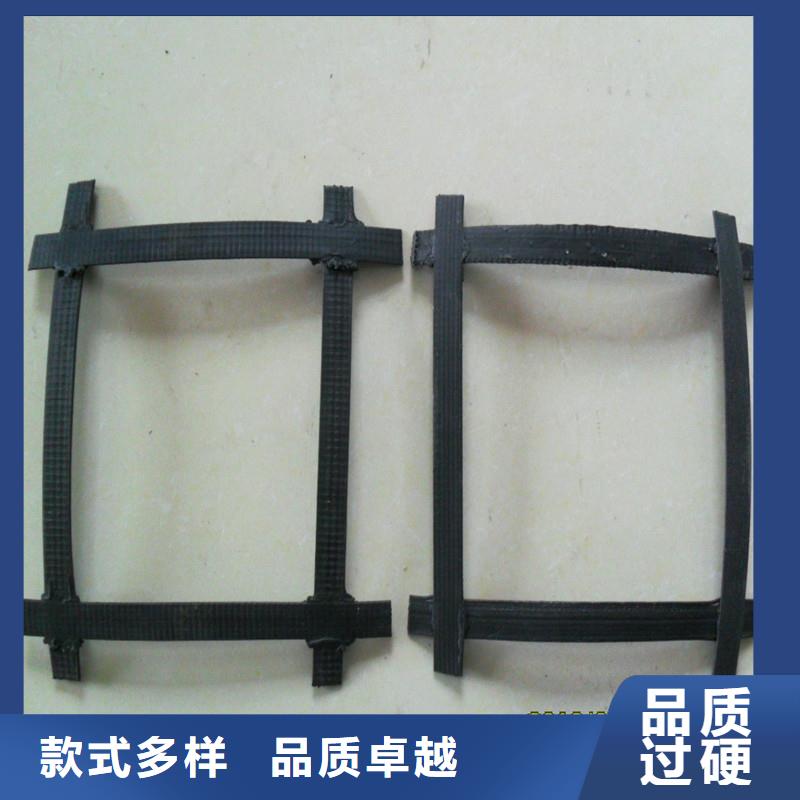

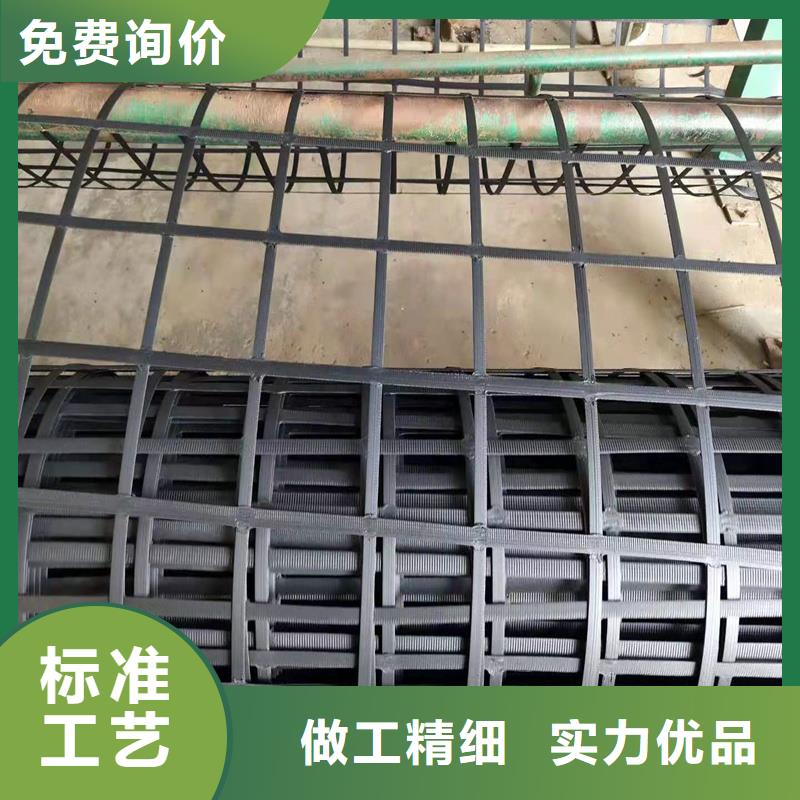

广东汕尾钢塑土工格栅 钢塑加筋广东汕尾土工格栅是由钢塑加筋带经新颖工艺复合而成, 由于此产品表面延压成具有规则的粗花纹, 铺设于换填土层中承受了巨大的抗应力和与填土之间的摩擦力, 整体上限制了地基土的剪切, 侧面挤出及隆起, 由于加筋土垫层的刚度较大, 有利于上部基础荷载的扩散并较均匀地传递, 分布到下卧软土层上, 较好地提高了地基的承载力, 由于加筋土垫层的作用, 加大了压缩层范围内地基的整体刚度, 有利于调整地基的变形, 使用了钢塑加筋广东汕尾土工格栅而形成的加筋土复合垫层属于柔性结构物, 能很好地吸收地震的能量, 故其抗震性能好。 设计应用 当广东汕尾土工格栅应用于软基处理时，在依据地质状况确定加铺格栅的位置和层数的同时，还应根据路基填土高度确定广东汕尾土工格栅的设计强度。 当填土高度大于4m时，广东汕尾土工格栅满足行业标准的要求即可，纵横向极限拉力应不小于20kN/m 当填土高度在3-4m之间时，广东汕尾土工格栅纵横向极限拉力不小于40kN/m 当填土高度小于3m时，广东汕尾土工格栅纵横向极限拉力不小于50 kN/m，伸长率小于4％，建议采用GSZ60-60型广东汕尾土工格栅当广东汕尾土工格栅用于路基填挖结合部时应采用双向不低于40 kN/m的广东汕尾土工格栅，宜采用GSZ60-60型广东汕尾土工格栅 当用于旧路加宽新旧路结合部位时，借鉴沈大高速公路扩建使用格栅的方法：凡填高大于3米的路基，在距路基封顶20㎝处加铺钢塑复合格栅，采用纵向（垂直路线方向）极限拉力大于或等于60 kN/m，横向（平行路线方向）极限拉力大于或等于20 kN/m的钢塑复合格栅，伸长率≤4％。

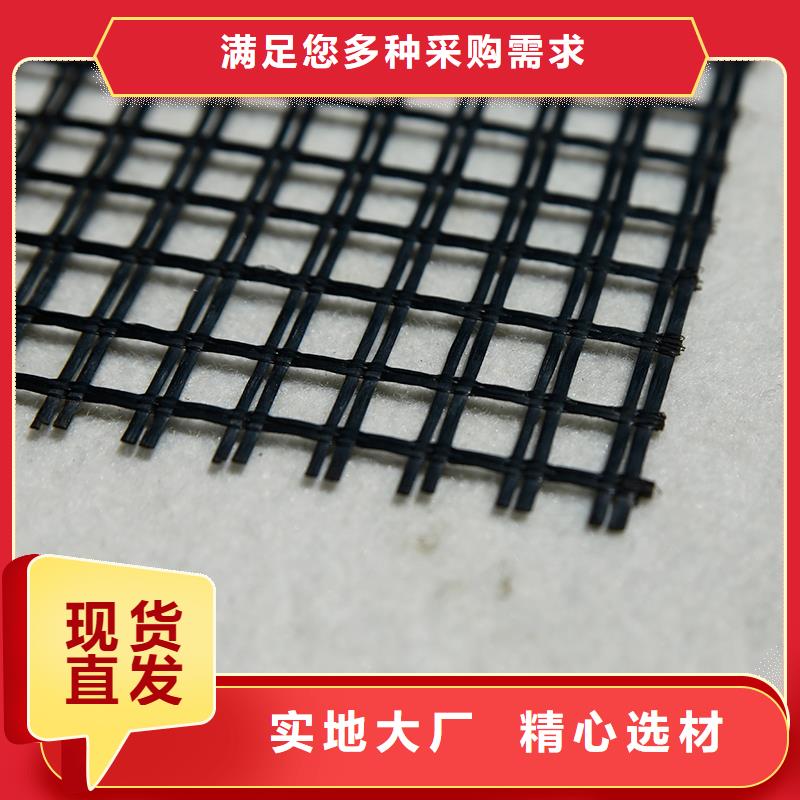

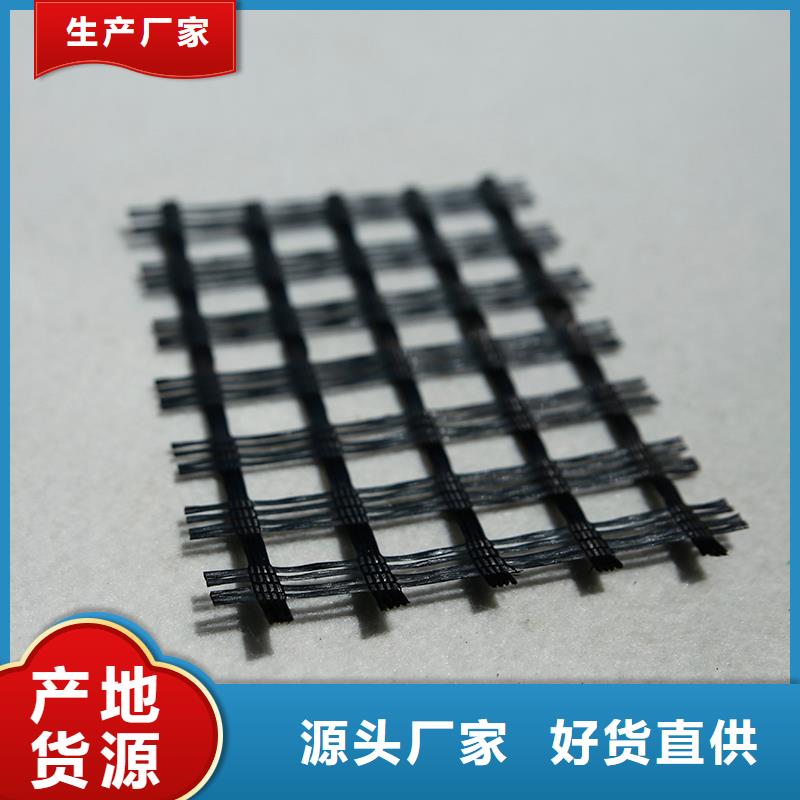

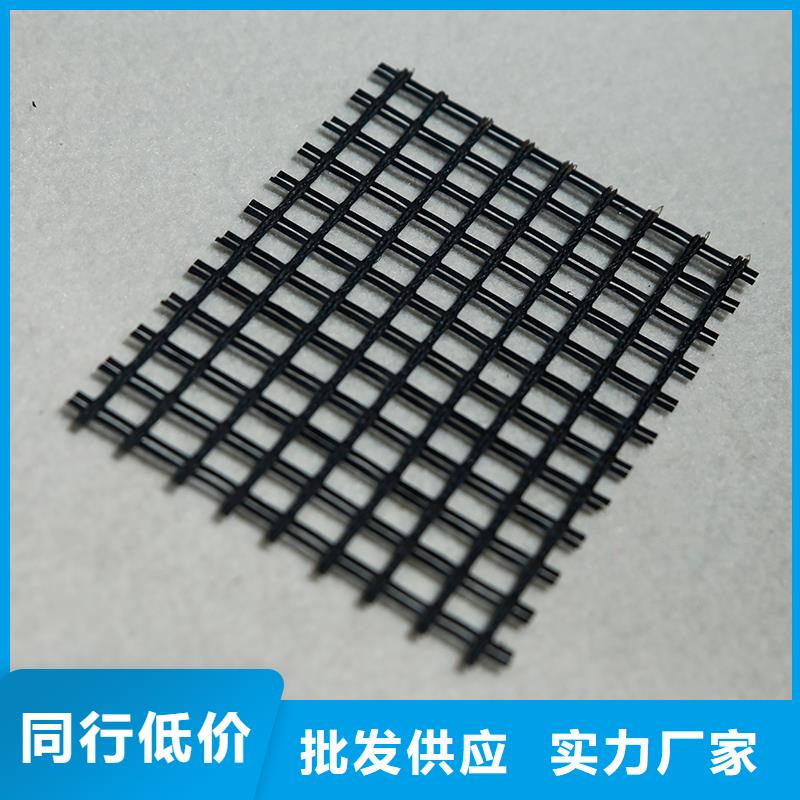

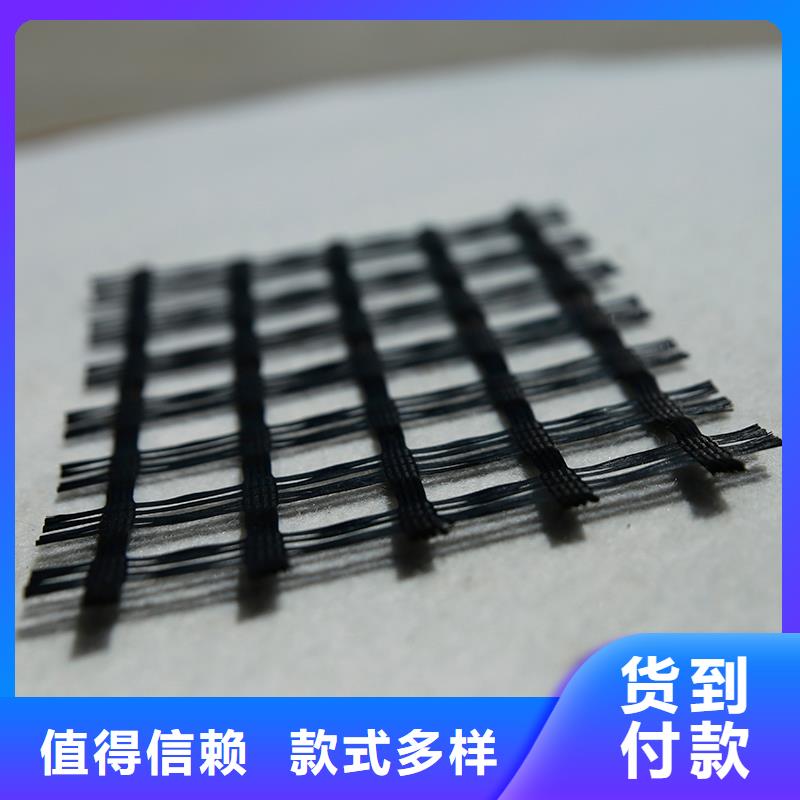

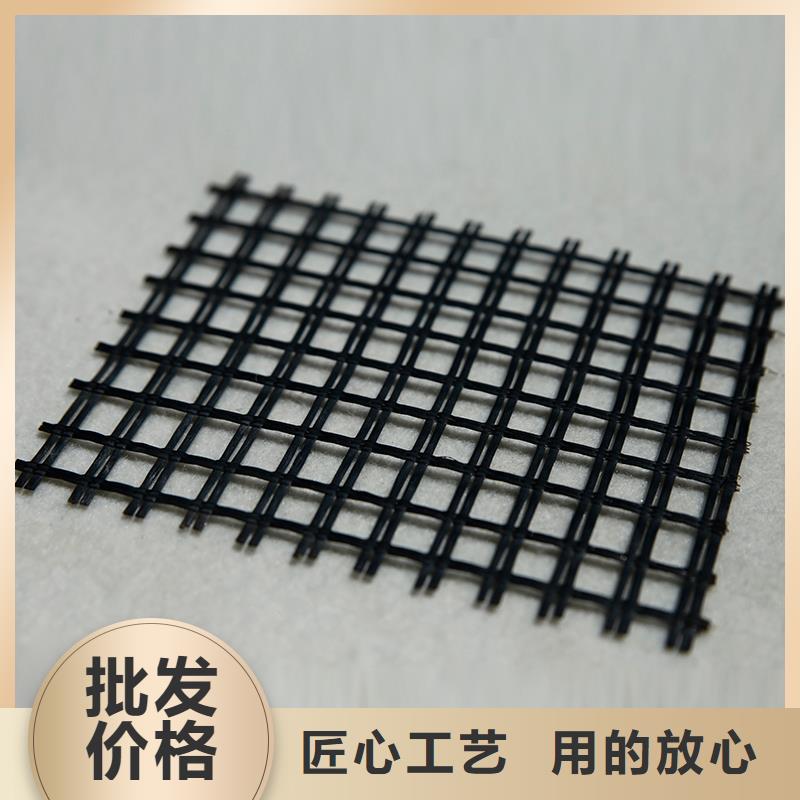

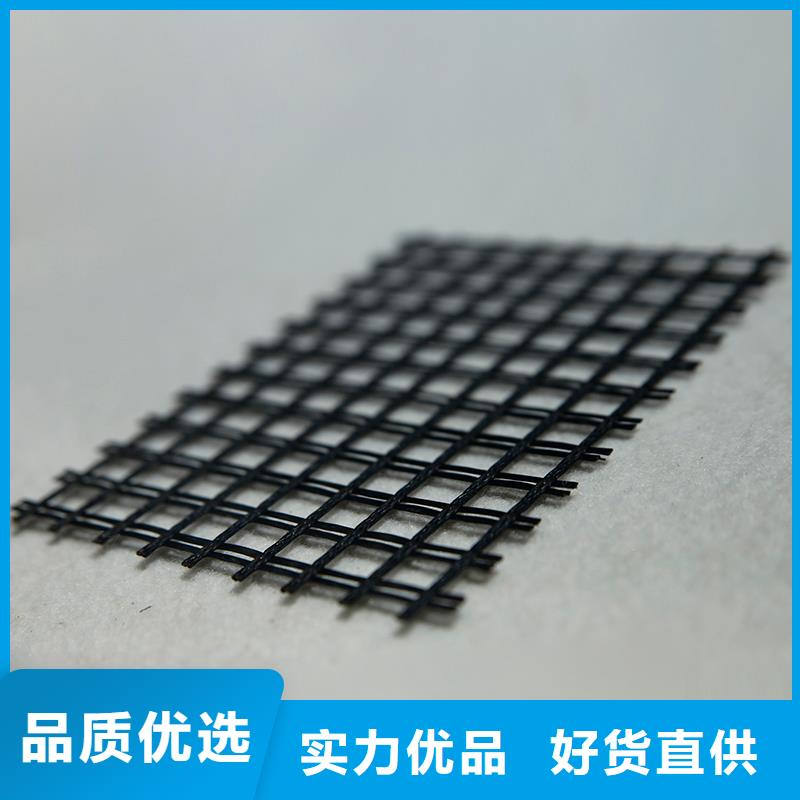

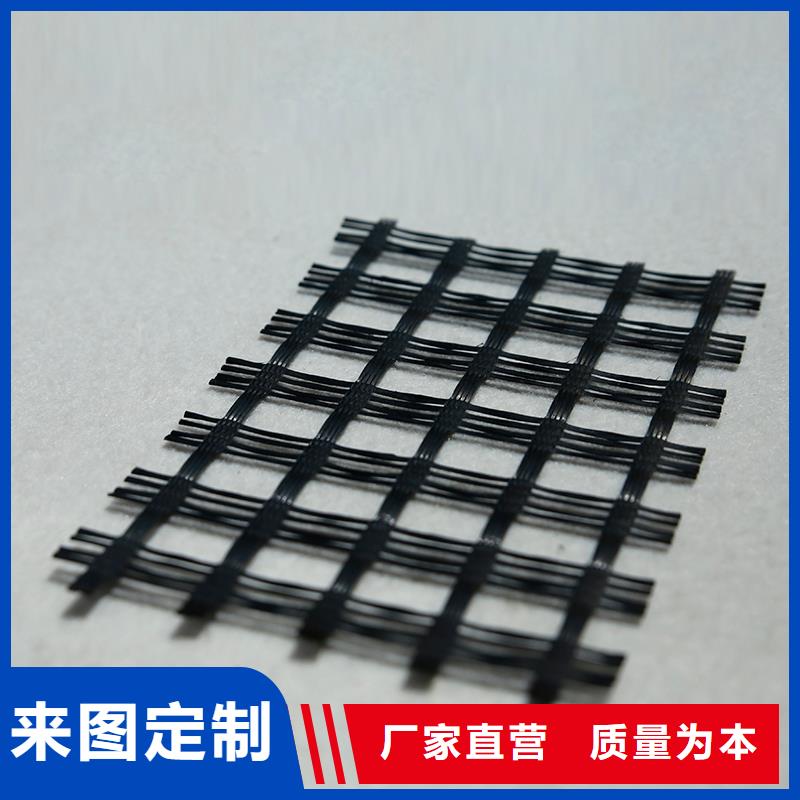

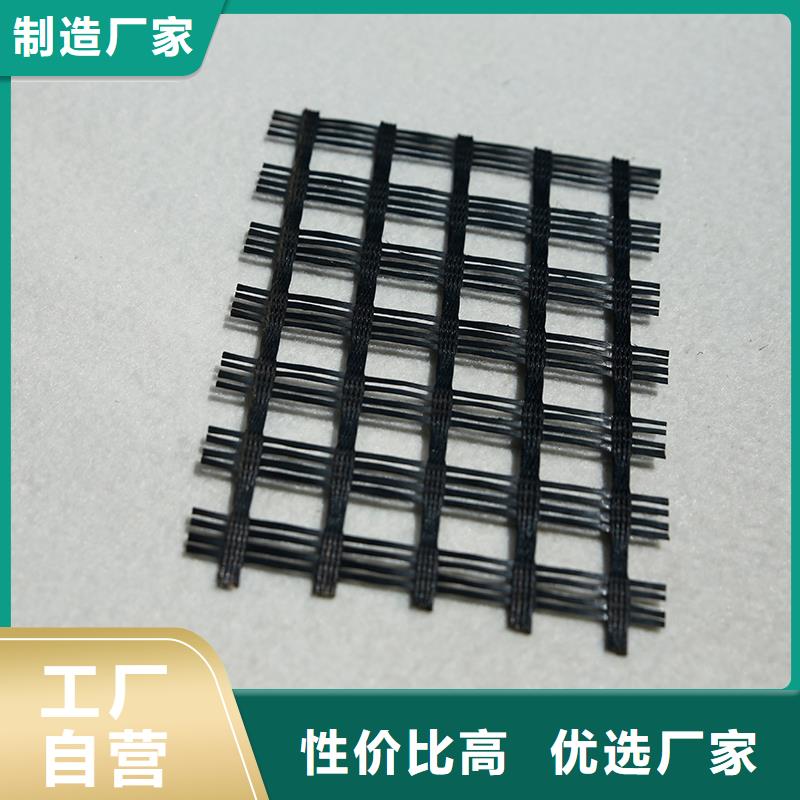

广东汕尾玻纤土工格栅 广东汕尾玻璃纤维广东汕尾玻纤土工格栅是一种新型材料，由广东汕尾玻纤公司提供的玻纤丝，然后经公司进口的卡尔迈经编机，编织而成，广东汕尾玻纤格栅是选用增强型无碱玻纤纱，利用德国先进经编机织成基材，采用经编定向结构，充分利用织物中纱线强力，改善其力学性能，使其具有良好的抗拉强度，抗撕裂强度和耐蠕变性能，并经过优质改性沥 青涂覆处理而成的平面网络状材料。 其因循相似相容原理，突出其与沥青混合料的复合性能，并充分保护玻纤基材，极大提高了基材的耐磨性及抗剪切能力，从而得以用于路面增强，抵抗裂缝车辙等公路病害产生，结束了沥青路面难以增强的难题。产品编织完后，再由沥青涂成机涂成，经高温烘烤后处理，成为合格的产品，广东汕尾玻璃纤维广东汕尾土工格栅型号分为：30kn-30kn ,40kn-40kn，50kn-50kn,60kn-60kn，80kn-80kn,100kn-100kn产品，幅宽具有6米宽，也开裁剪5米，4米，3米，2米，1米，长度100米/卷。 玻纤广东汕尾土工格栅有时工地在图纸上体现G2011广东汕尾玻纤格栅，那么G2011广东汕尾玻纤格栅到底是哪种呢 G2011广东汕尾玻纤土工格栅产品是有强度高、伸长率低、耐高温、模量高、重量轻、韧性好、耐腐蚀、寿命长等特点，可广泛应用于旧的水泥路面、机场跑道的维修、堤坝、河岸、边坡防护、道桥路面增强处理等工程领域，可给路面增强、补强，防止路面车辙疲劳裂纹，热冷伸缩裂纹和下面的反射裂纹，并能将路面承载应力分散，延长路面使用寿命，高抗拉强度低延伸率，无长期蠕变，物理化学稳定性好，热稳定性好，抗疲劳开裂，耐高温车辙，抗低温缩裂，延缓减少反射裂缝。 玻纤广东汕尾土工格栅在公路上的用途分为： 旧路改造沥青路面加固。 新建道路铺设沥青时铺设广东汕尾玻纤格栅 水泥路改造沥青路也可采用玻纤广东汕尾玻纤土工格栅在路面加固防裂。

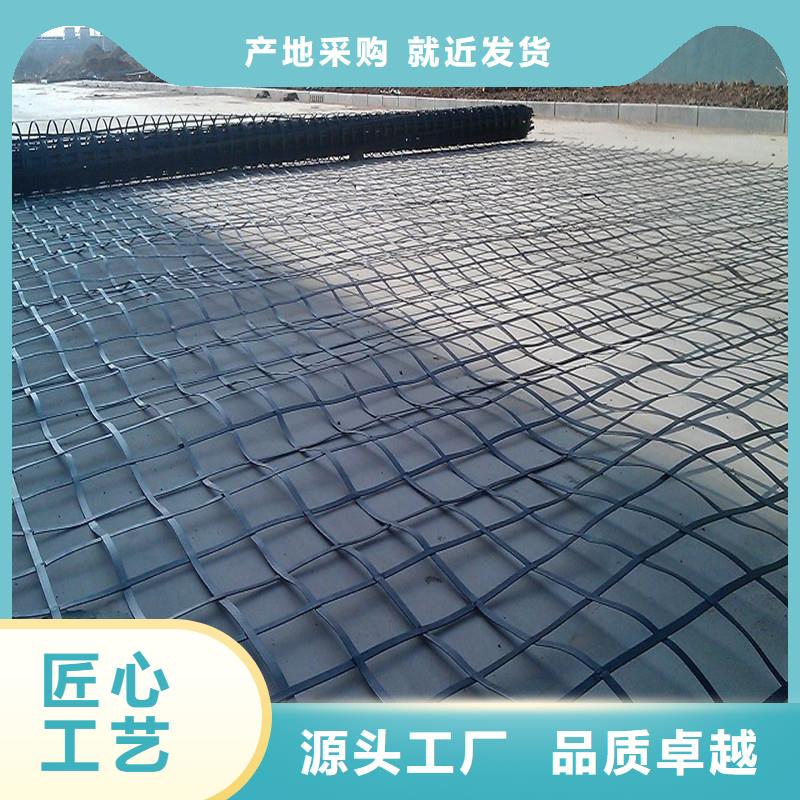

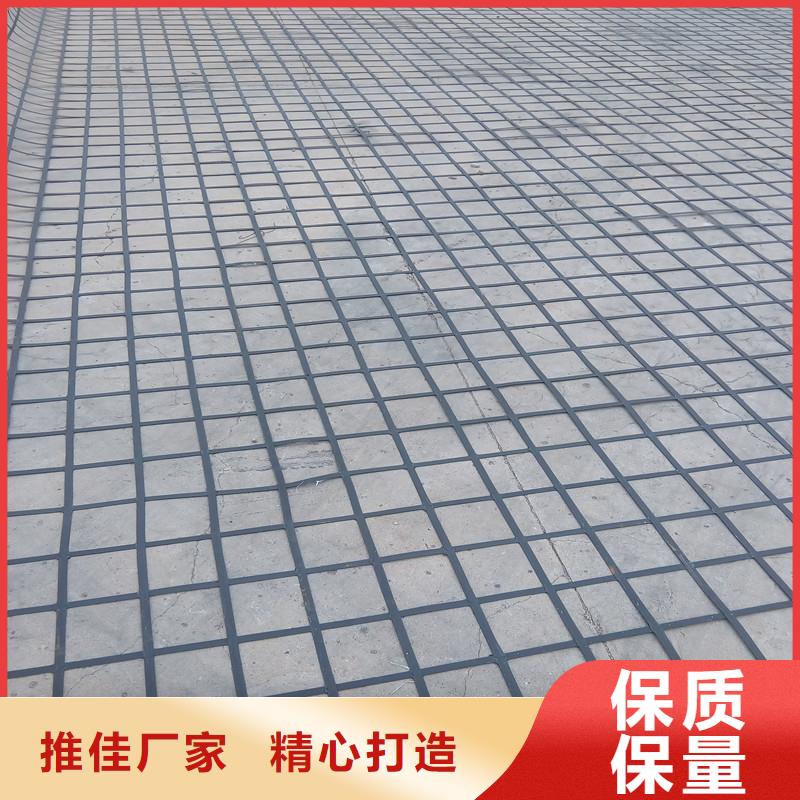

广东汕尾土工格栅 路基中的土工格栅垫层 (1)方案的确定。该段经设计单位、业主、监理三方共同研究决定采用换填,土工格栅垫层等措施进行软基处理,并同时布设纵、横向排水渗沟。(2)土工格栅垫屋综合处理地基的原理。土工格栅层处理地基(软土地基)的机理表现在下面几个方面:①土工格栅有一定的刚度,从而使上面的负荷得到扩散,提高了地基的承载能力。②由于土工格栅的抗拉强度大,它的存在可增加路堤的稳定性。③土工格栅与砂垫层或填土层(0.5m厚)共同作为一层,这一层具有同路基及地基或软土地基不同的刚度,它既是路堤的柔性筏基,又是地基及软土的排水通道。所以在地基变形显得均匀,差异沉降较小。④由于格栅网眼的存在制约了颗粒材料的横向移动,形成了良好的嵌锁作用。通过这种机械咬合作用使土体具有较好的整体抗剪能力。(3)材料的性能及要求。砂垫层要求用洁净的中粗砂,含泥量应小于5％,以利形成排水通道。土工格栅是一种新型的聚合物材料,经双向定向拉伸后,它的纵、横向抗拉强度均匀,且具有良好延性、高抗疲劳性和耐腐蚀性。其重量较轻,方便施工。本次地基处理所用的土工格栅是QLGSG50-50型,延伸率为5％,其纵、横向抗拉强度均为50kN/m双向土工格栅,网孔尺寸为15mm×15mm,幅宽为4m,幅长为50m。(4)土工格栅垫层处理地基的施工程序及要点。①先平整场地,清表土并排干地表水。②在地基上铺一层10cm的砂垫层,然后铺上一层SS-20型土工格栅(采用横铺),土工格栅沿横断面铺设,格栅的强度高的方向(纵向)应垂直于路基的中线,应尽量避免沿这个方向的接缝,各层土工格栅的两端需进行回包,回包长度分别不小于1.5m、2m,平台错台处的回包长度增长至3.5m。回包段应折覆盖在压实的填料面上,平整顺适,外侧用土覆盖,格栅的铺设应平顺,保持一定的松紧度,表面严禁有碎、块石等坚硬凸出物,局部起伏差不得大于5cm,格栅的纵向搭接重叠宽度不小于30 cm,搭接缝采用塑料带绑扎,间距为50cm,对铺设好的格栅每隔1.5m用勾头钉固定于地面,以保证格栅以下承面密贴,铺设好的格栅应及时回填,防止日晒老化,筋材暴露时间不宜超过24 h,上下层土工格栅的搭接缝错开设置,错开长度不应小于50cm,并用下层土工格栅回包,与上层格栅形成一整体,两层格栅间的填土厚度为50cm。③路基土应分层填筑并满足相应规范要求,另外应避免运料车在已摊铺好并张紧定位的格栅上直接碾压。④施工中应控制路堤的填土速率并加强沉降和侧向位移的观测,防止路堤失稳。四、土工格栅的使用效果 1.增加了路堤的稳定性,有效防止滑移、塌方、沉陷等现象的发生。另一方面,使其上部施加的荷载能均匀分布在地层中。也就是说,当软土地基在上覆荷载作用下可能产生剪砌破坏时,土工格栅将阻止破坏面的出现,从而提高地基的承载力。当土工格栅受到集中应力作用时,高弹性模量的土工格栅受力后将产生垂直分力,分散和抵消部分荷载,有效提高地基承载力,这一效果能有效提高路基加载速率,缩短工期。 2.有效提高地基承载力,由于重型机械在软基路段容易沉陷,路基填土压实难于开展,但砂垫层结合土工格栅处理后,压路机等机械便可在其上开展作业。通常在未经处理的软土路基上填筑路堤,在一定的填筑高度内,都会出现不同程度的“弹簧”状态,填土难于压实,平整度差。经铺设土工格栅后,由于其约束作用,填料易于压实,表面平整。 3.土工格栅在提高地基承载力和增加地基稳定的同时,对不均匀的沉降有调节作用,能较快的减少路基的沉降差异。土工格栅和砂砾层共同构成比软土刚度大得多的复合垫层,对上部施加的荷载起到重新分布的作用,其渗透排水作用又使地基受力趋于均衡,使软基加快排水固结,促成路堤均匀沉降,使路堤平顺。 4.在一边软一边硬的地基上填筑路堤,使用土工格栅能更有效地保证路堤填筑时的,并能加快此类路堤的沉降均衡稳定。在此种地基上填上,由于沉降的差异,会造成路基断裂,甚至失稳。由于土工格栅具有均布力特性,可使整个断面平衡。 五、几点体会 (1)原设计对h＞20m的软基采用清淤换填并加土工格栅加筋,我认为是可行的。(2)路堤填土的厚度及密实度要求,在土工格栅上的 层甚至两层适当放松。实际施工中经过各方面技术研究,密实度要求达到85％,可略低于90％。该部分可作为沉降后低于地面线的原状土处理。(3)路堤横断面方向的弧形沉降对土工格栅的抗拉强度有较高要求,特别是沉降差异较大时,对土工格栅的横向搭接长度及搭接方式应给予关注,土工格栅的纵向搭接也有类似问题。
