准备好领略【一次通流加压模拟带负荷向量试验装置】,励磁系统开环小电流测试仪专业生产设备产品的风采了吗？我们的视频将带您领略产品的每一个细节，从外观到内在，从功能到性能，让您了解它的独特之处。
以下是:湖南【一次通流加压模拟带负荷向量试验装置】,励磁系统开环小电流测试仪专业生产设备的图文介绍

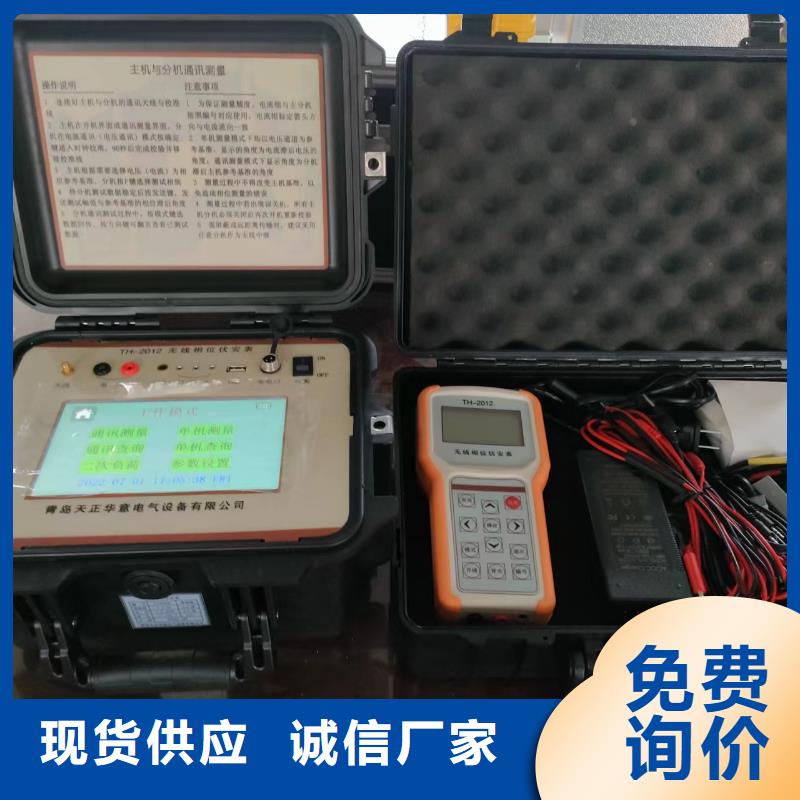

湖南一次通流加压模拟带负荷向量试验装置分机对时校准显示菜单6.3.2 测量数据无线通讯编码、存储、查阅对主机接入的信号轻触“基准选择”进行电压或电流切换，无线通讯过程中，接入信号应始终保持不变做为相位参考基准，分机发送的被测二次幅值及相位信息是相对于主机接入信号的滞后角度，分机根据测试点定义对应的测试组和相别，按“发送”将分机测试数据对应存储到主机显示屏幕的位置，测试过程分机可随时对已测试过的信息进行读取查阅，待该测试完成后可由分机控制主机对测试数据按照时钟时间进行存储（见图7）。图7分机测试通讯、定义组别、存储、回传信息显示菜单6.3.3 分机操作待分机测试的电压或电流幅值数据稳定后，按“发送”键分机将被测试点的电压（或电流）幅值及相对于参考基准的相位信息通过无线通讯发送至主机，同时主机将数据再次反馈给分机进行有效确认；改变测试组别时按“F”键，通过方向键进行修改，电压电流相别各有9组供选择，若无操作10s退出编号修改界面；测试完成后按分机“存储”键控制主机存储分机所有上传的测试数据；通过分机主菜单“数据回传”，可提取主机已存储的所有信息，通过方向键翻看存储数据。 一次通流加压模拟带负荷向量试验装置 电位差数字相位伏安表 电位差双钳相位伏安表 电位差双钳数字相位伏安表 模拟一次负荷法继电保护相位检验装置 三相通流加压模拟带负荷继电保护向量检测装置 六相微机继电保护校验仪 三相智能相位伏安表 继电保护相位测试装置 无线相位伏安测试仪 智能变电站投运前继电保护向量检查装置
天正华意电气设备(湖南省分公司)本着“品质至上、信誉至上、服务至上、时间至上”的企业经营理念，“诚信经营、信誉为本”的经营宗旨, 是一家专业研究、开发和销售 直流电阻测试仪专业性企业，公司产品主要有 直流电阻测试仪等系列，品种多，规格全。坚信客户永远是公司发展的源泉，坚持以市场为导向，以完善的售后服务为承诺，我们积j i参与推广以及行业交流活动，公司在长期的发展过程中以过硬的产品质量的优势和国内许多大型的公司都建立了长期良好的合作伙伴关系。

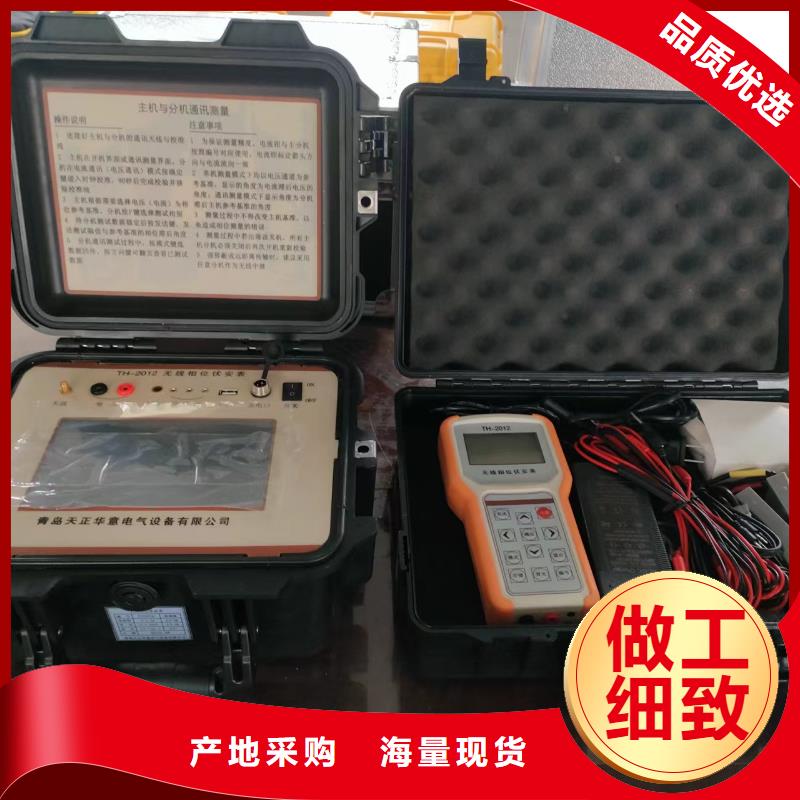

湖南一次通流加压模拟带负荷向量试验装置分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）,按分机“无线中继”键进入中继模式(见图8）图8分机无线中继模式无线相位表具体使用说明见DS-2012无线相位伏安表使用说明书6.4 阻抗变换装置接线说明阻抗变换装置输入为220V/50A，输出可选择55V/200A、110V/100A、220V/50A、440V/25A、880V/12.5A当输出为220V、440V、880V时，AN作为输入端，CM作为输出端，按照红色箭头标识接线；需要把三个中性点N短接，三个中性点M短接。当输出为55V、110V时，CM作为输入端，AN作为输出端，按照黑色箭头标识接线；需要把三个中性点N短接，三个中性点M短接，因输出端为大电流，故输出端中性线需要铜排线连接；按照双向隔离变换器接线要求完成后，每个隔离变的输入端或输出端都会有独立的或者颜色一致的N、A或者C、M，将它们作为中性点、输入点或者输出点。变电站投运前继电保护一二次回路向量检查 全智能无线高压检验电测试仪 无线高压核相电流相位表 变电所三相通流模拟带负荷试验仪 模拟负荷向量试验装置 六相微机继电保护测试仪 无线高压检验电测试仪 变电所三相通流模拟带负荷试验仪 继电保护测试仪 模拟带负荷试验装置
湖南一次通流加压模拟带负荷向量试验装置220kV、110kV母线差动保护、线路方向保护检验（1）试验准备检查全站刀闸、断路器均在分闸位置；检查全站CT二次回路，禁止CT二次回路开路。（2）接线位置及顺序装置工频高压转换装置输出的三相电压10kV由#1PT间隔21P-D1接地连接排处接入；在#1主变高压侧套管接线处对220kV侧#1母线三相通流，按照对应检测回路关系操作开关分合及接地刀闸，完成220kV母线差动、线路保护检验；测试完毕倒换主变开关对#2母线三相通流验证任一间隔即可。装置工频高压转换装置输出的三相电压10kV由#1PT间隔11P-D1接地连接排处接入；在#1主变中压侧套管接线处对110kV侧#1母线三相通流，按照对应检测回路关系操作开关分合及接地刀闸，完成110kV母线差动、线路保护检验；测试完毕倒换主变开关对#2母线三相通流验证任一间隔即可。（3）试验电流估算220kV侧母线：开关CT变比1600/5，为方便读数和测量，预加一次电流160A，二次侧0.500A，对应母联与各间隔回路通流检验时，对施加的三相高压电压与三相大电流移相输出，一次就可检验出母线差动保护和线路保护。110kV侧母线：开关CT变比2000/5，为方便读数和测量，预加一次电流200A，二次侧0.500A，对应母联与各间隔回路通流检验时，对施加的三相高压电压与三相大电流移相输出，一次就可检验出母线差动保护和线路保护。10kV侧母线：开关CT变比4000/5，为方便读数和测量，预加一次电流200A，二次侧0.250A，对应母联与各间隔回路通流检验时，施加的与三相大电流，一次就可检验出母线差动保护。备注：为节约后续试验准备工作，缩短测试时间，对母线三相大电流通流时改换测试间隔时可不必中断输出（设备选择具有三相电流平衡自动调整模式，完全保证在母线线路阻抗不平衡状态下装置输出的三相电流幅值平衡及相位互差120°），该间隔检验结束后即可将另一间隔接地刀闸合上，然后再拉开已检验过的接地刀闸间隔回路，电流输出控制选择“电流平衡模式输出”即可。
