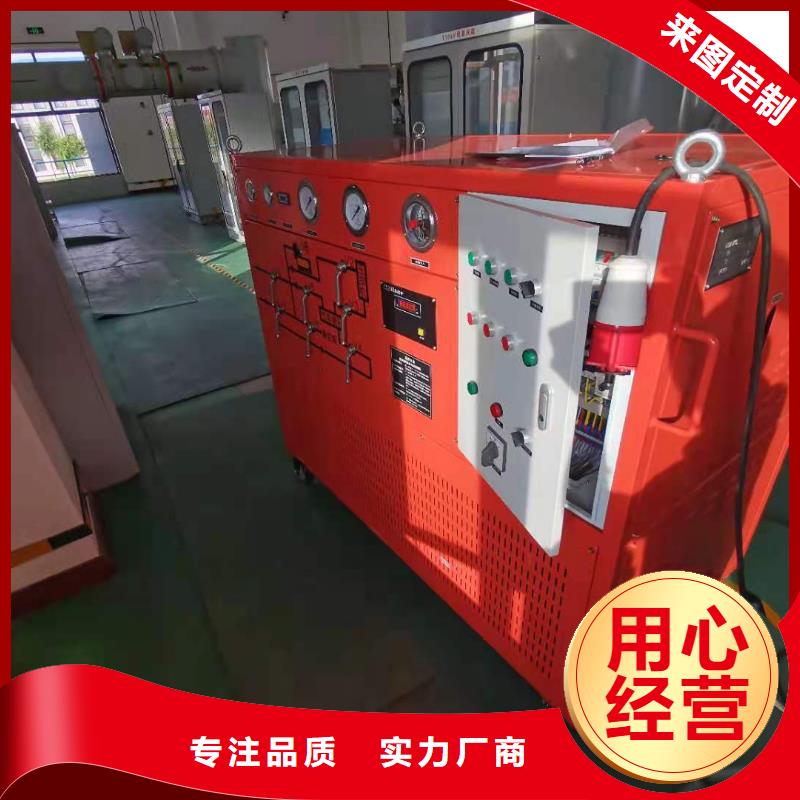

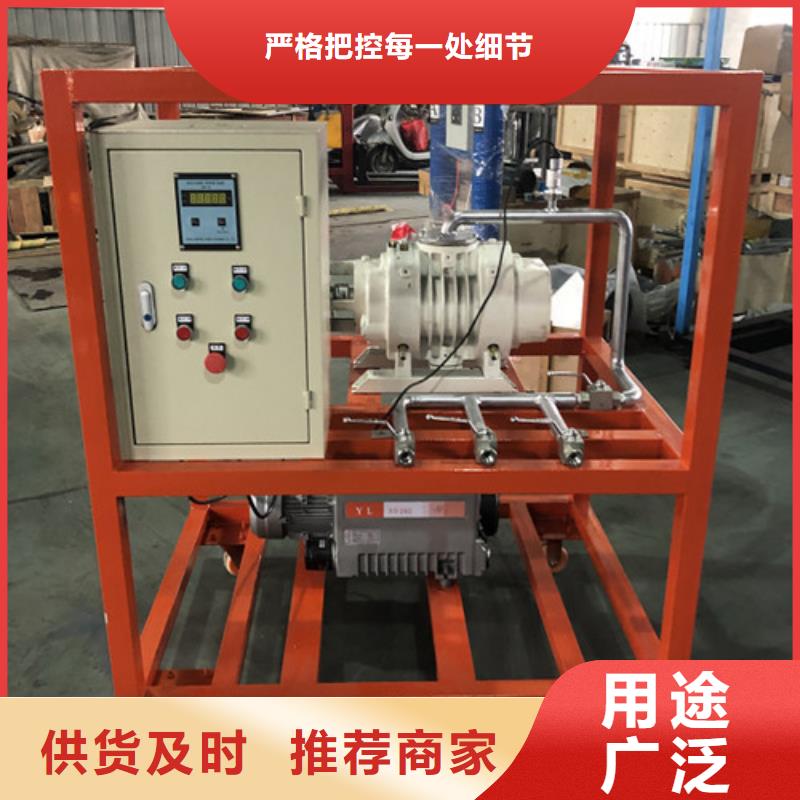

SF6气体抽真空充气装置 本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。1.1.1适用范围本装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。1.1.2设计方案本装置由SF6气体回收装置组成。涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器，并能将GIS内的残压回收至53Kpa（绝压），拥有较小的体积，便于移动的放置，拥有较快的抽真空速度，能对回收的SF6气体进行干燥和过滤，还能回充SF6气体至SF6电气设备。技术特点内置过滤吸附系统，可以吸附SF6气体中的的杂质、水份、分解产物和油份等。1一体化的设计和较小的体积便于移动和使用。1.2.3、的过滤免维护系统，极大保证了回收SF6气体的质量。内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。所有电气系统均采用优质品牌。优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工。整机为风冷无需外接水源。、内置温度保护系统即使在-30摄氏度下也能正常工作。内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂。所有球阀为密封元件具有自动补偿性能。

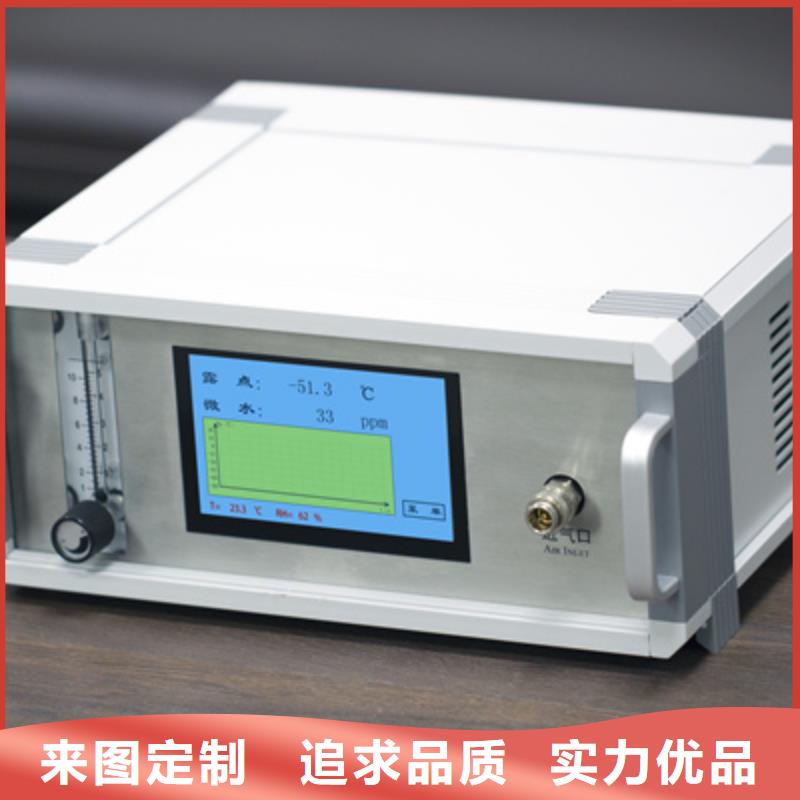

SF6气体抽真空充气装置、开机初始化打开仪器电源开关，仪器进入初始化自校验过程。4.3、检查电量使用内部电池供电时，右上角显示将显示电池电量，如果电量显示红色缺电标志时，请尽快充电后再继续使用。本仪器可以边充电边使用，但是充电时间将大幅延长4.4、开始测量?打开电源，仪器会自动初始化。完成自校验后自动进入测量状态。?确认仪器上的高精度调节阀处于关闭状态，将测试管道的快速插头 插入本仪器背部的进气口。?将测试管道的另一端连接待测设备的补气口（或测试口）。?此时打开综合测试仪前面板上的调节阀，然后调节气体流量。?次测量(sf6微水)需5～10分钟，其后每次测量需3～5分钟。?当测量SF6露点时把流量调节到0.5 (每分钟标准升)左右。4.5、存储数据设备测量数据稳定后，可以将数据保存下来，按屏幕上“系统选项”按钮，调出主菜单界面，选择“打印数据”，可以将当前测试的数据打印出来，选择“保存数据”，可以进入数据保存界面。确认无误后可以按右下角的“保存”，将当前数据保存到仪器内部。仪器多可以保存1000条数据。4.6、查看数据主菜单界面选择“查看数据”功能。进入历史记录查看界面，按右下方的“上一页”和“下一页”按钮，可以上翻、下翻记录，按打印按钮，可以打印当前查看的历史记录。4.7、删除数据主菜单界面选择“删除数据”功能，进入删除数据界面。此时按垃圾桶图标则确认删除所有数据，按左下角箭头可以撤销删除，返回主界面。（注意：确认删除数据后无法恢复）4.8、修改时间主菜单选择“修改时间”功能，进入时间修改页面。按动上下箭头，输入当前的时间，按右下角“确定”按钮，则修改完毕。按“取消”箭头，取消修改，则保留原时间不变。

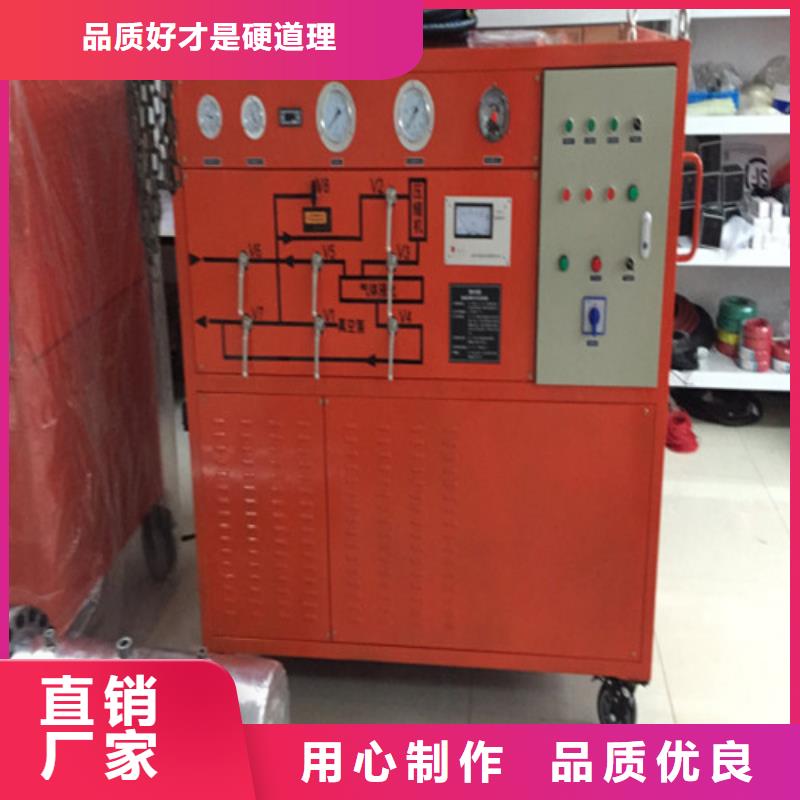

SF6气体抽真空充气装置各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了两只油分离器，分别安装在压缩机的出口，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8电磁阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温控，利用温包感应SF6液体温度。
